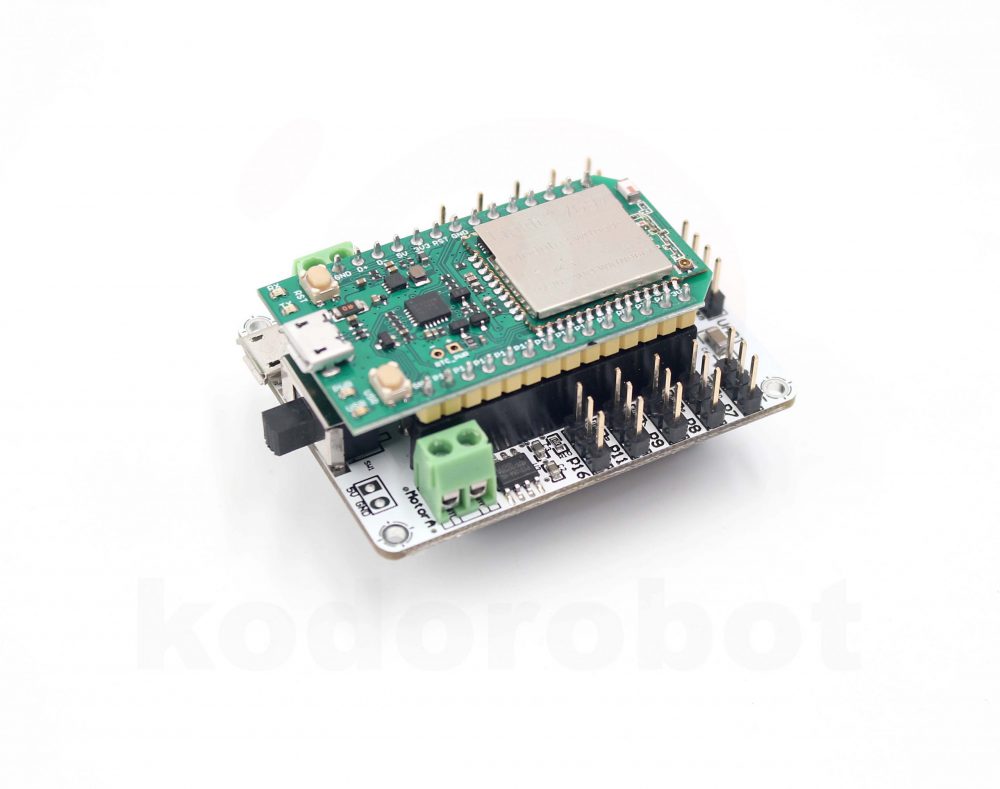

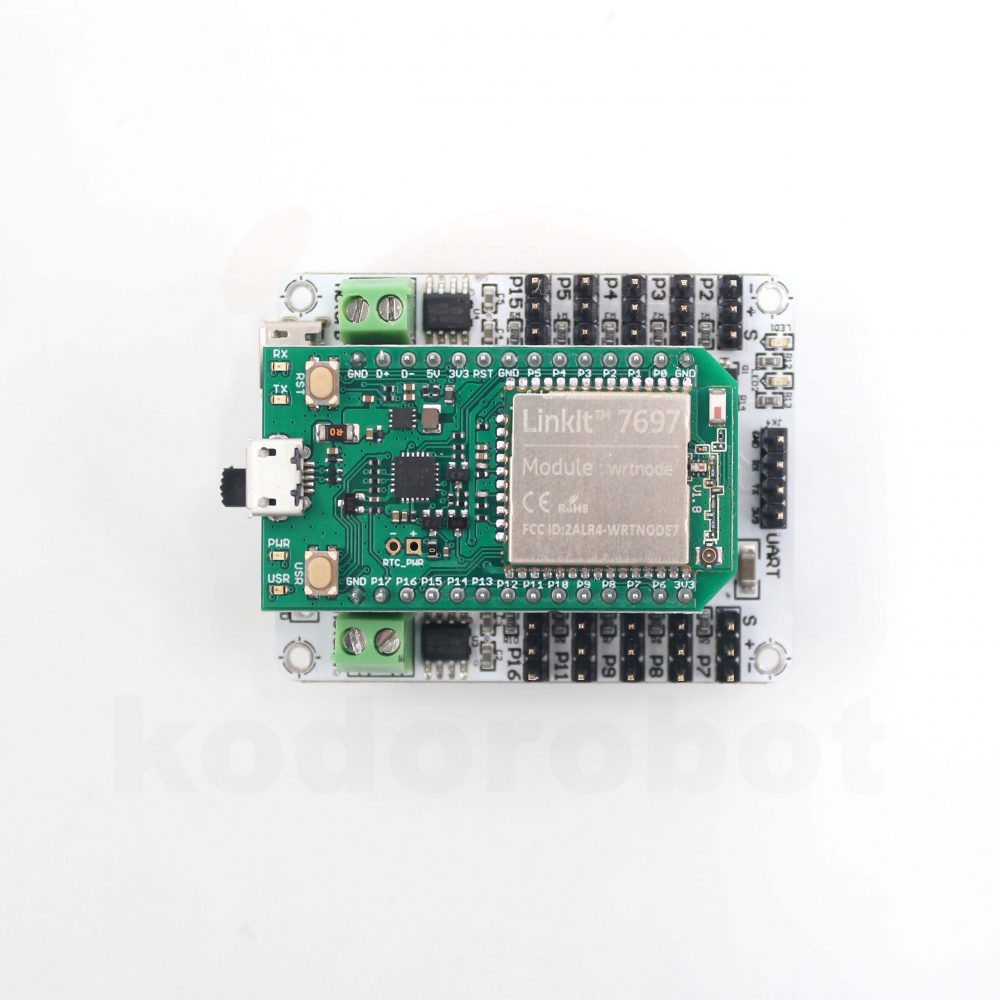

Robot Shield – MiniPlan+LinkIt™ 7697

Robot Shield – MiniPlan+LinkIt™ 7697

NT$1,050.00

  1. LinkIt™ 7697開發板 *1

  2. LinkIt™7697擴充板 *1
分類:

描述

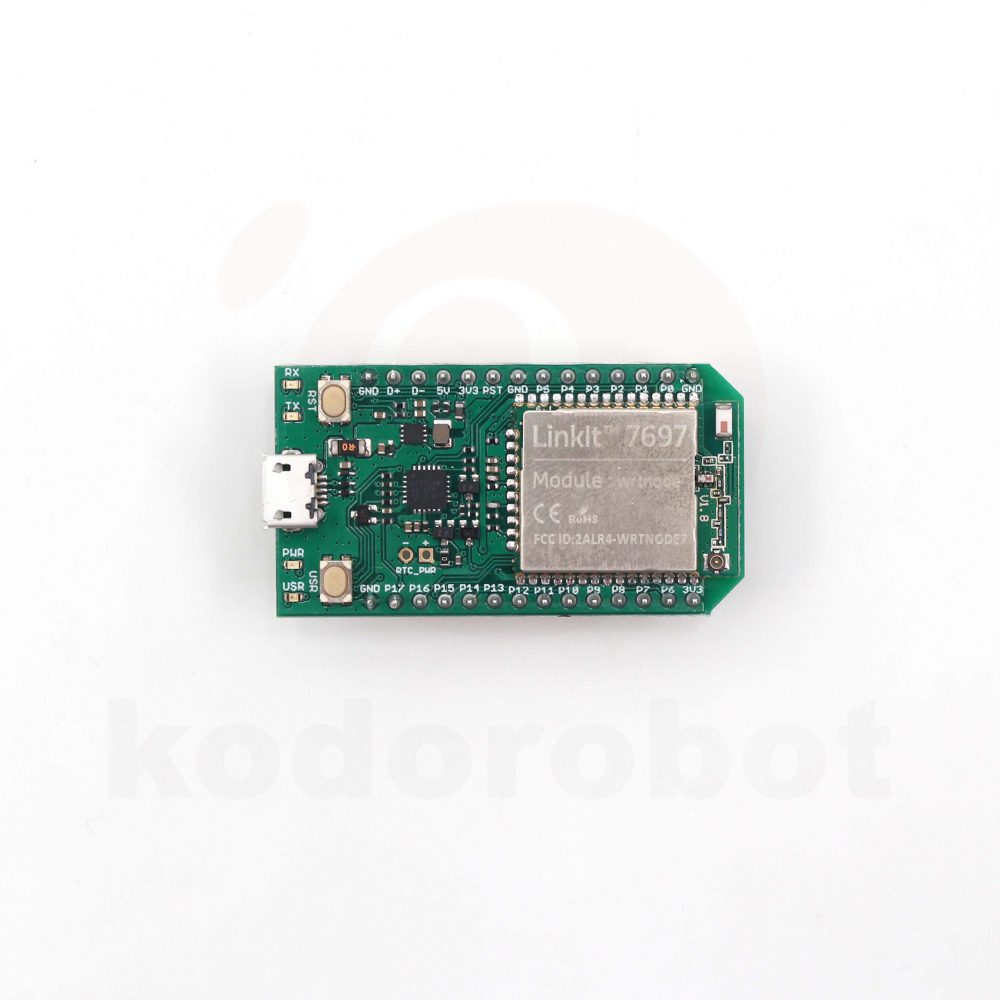

LinkIt 7697開發板簡介

LinkIt 7697是聯發科技(MTK, MEDIATEK)針對物聯網應用所推出的開發板。它基於 MT7697 系統單晶片,具有含浮點運算的 ARM Cortex-M4 微控制器,並整合了 802.11b/g/n Wi-Fi 無線網路與 Bluetooth 4.2 低功耗藍牙。根據您的需求,您可以選擇不同的軟體開發環境。



LinkIt™ 7697開發板規格

  • 基於ARM Cortex-M4 的 MT7697 系統單晶片,時脈 192MHz
  • 802.11b/g/n 無線網路支持
  • Bluetooth 4.2 低功耗藍牙
  • 352 KB RAM
  • 4 MB 外接快閃記憶體
  • Micro-USB 接頭,用於供電與燒錄,以及提供 UART 序列埠
  • 提供系統重置按鈕與使用者自定義按鈕
  • 提供下列周邊介面:GPIO、UART、I2C、SPI、PWM、EINT、ADC、IrDA
  • 提供 SWD 除錯介面
  • 尺寸:48 x 26 mm

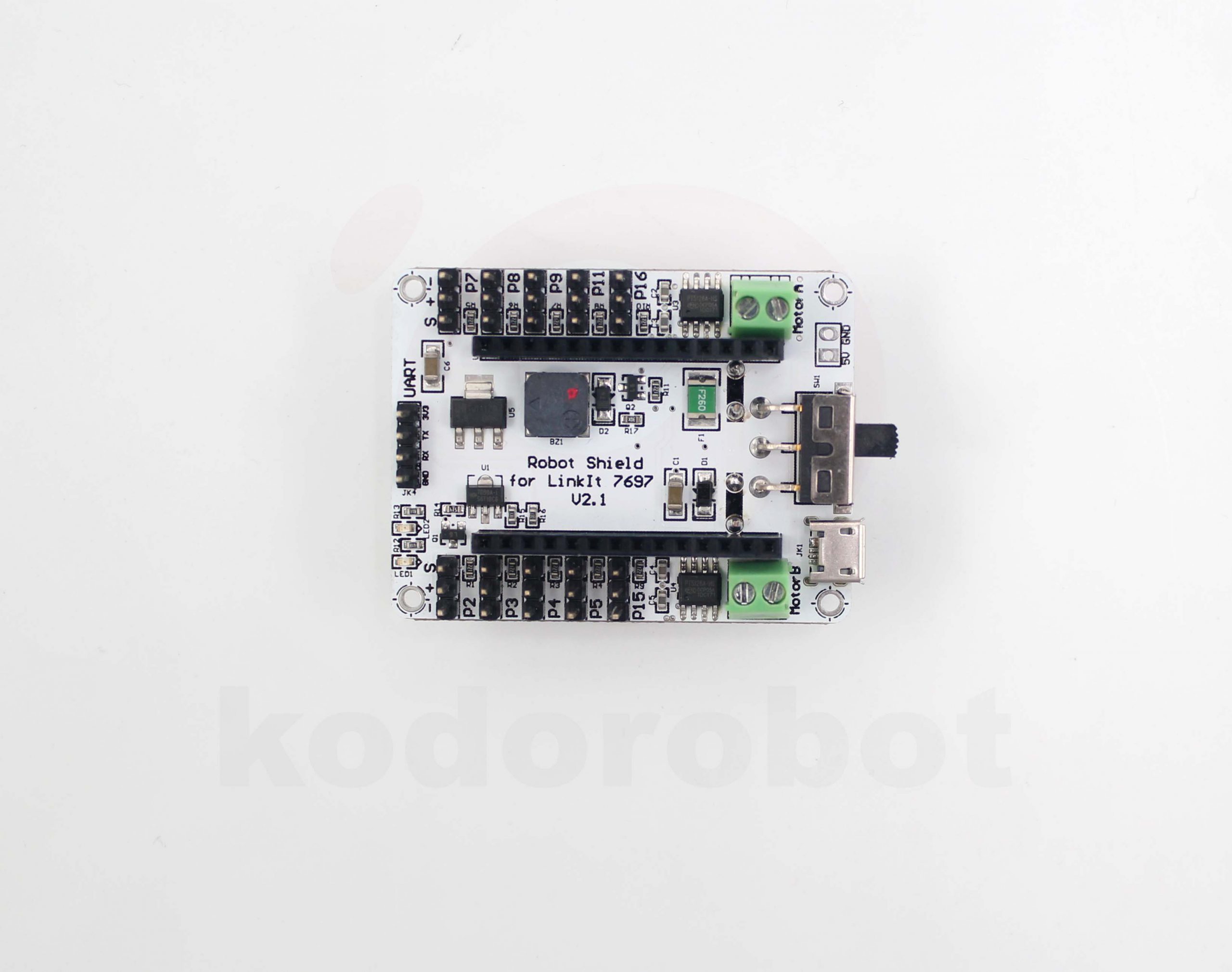

LinkIt™ 7697擴充板簡介

 LinkIt 7697 擴充板是一款完全為了7697所量身打造的擴充板, 他能夠發展許多的創意專案,並且能在簡單的程式環境下打造許多的機器人!

LinkIt™ 7697擴充板規格

  •  10 組PWM腳位,可控制至10顆伺服機。
  •  2 組直流馬達控制腳位。
  •  1 組I2C 擴充插槽。
  •  內含250 mAh 電池 (鋰電容)
  •  最高輸出2.5A 驅動馬達與伺服機。
  • 快速充電(5V/2.5A) 。
  • 可充電3000次。

LinkIt™ 7697開發板接腳圖

LinkIt_7697_pin_out_v1_1
